LG 150

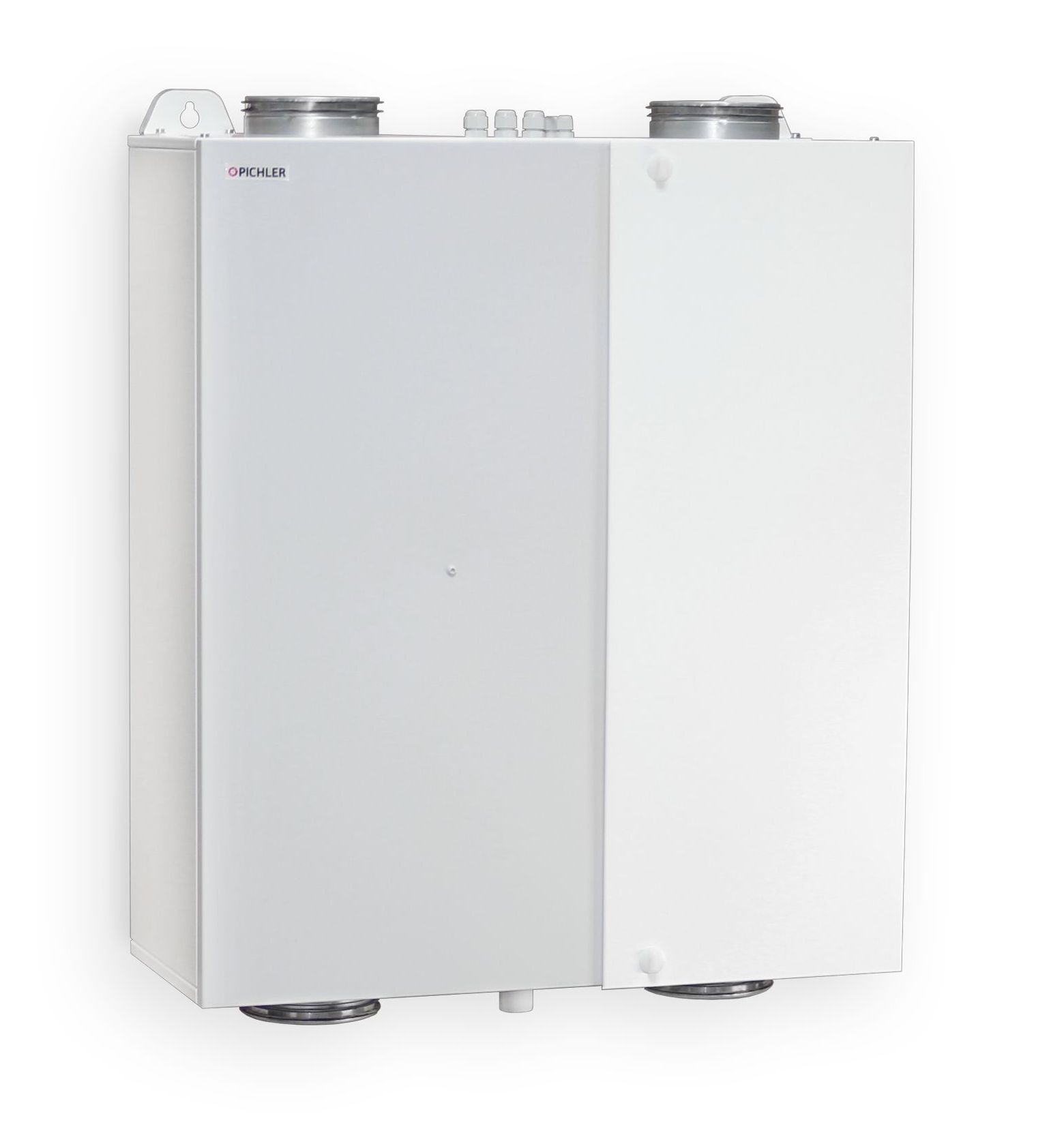

Kompaktní vzduchotechnická jednotka LG 150 se systémem PICHLER je vybavena izolací z kompaktního EPP, která zabraňuje vzniku tepelných mostů.

Zařízení je tak tepelně izolováno, s vnějším krytím v bílé barvě RAL 9010.

Jednotka LG 150 je vybavena vysoce účinným systémem zpětného získávání tepla se vzduchovým tepelným výměníkem vyrobeným z recyklovatelného plastu, s účinností až 92 % a s automatickým 100 % bypassem.

Dále také obsahuje energeticky úsporné radiální ventilátory s DC technologií a s konstantním objemovým průtokem, vzduchové filtry třídy F7 na sání čerstvého vzduchu a G4 pro vzduch odváděný, řídící elektroniku v provedení MINI nebo TOUCH, a servisní dvířka v barvě RAL 9010 pro výměnu filtrů.

Použití

Kompaktní jednotka LG 150 se systémem PICHLER je určena pro nucené větrání obytných domů, větších obytných jednotek, kanceláří a podobných zařízení.

Používá se v zásadě pro pasivní a nízkoenergetické domy od 40 m² až do přibližně 120 m², s regulovatelným průtokem vzduchu do 150 m³/hod (LG 150 A), nebo průtokem do 200 m³/hod pro plochy do 160 m² (LG 150 B s vyšším výkonem).

  • Parametry
    Schéma jednotky
    • Rozměry: (Š x V x H) 680 x 780 x 289 mm
    • Připojení potrubí: 4 x Ø 125 mm

    Varianty provedení

    Kompaktní jednotka LG 150 se systémem PICHLER je dostupná v několika různých provedeních:

    • Pravé nebo levé provedení, v závislosti na poloze přívodu.
    • LG 150 A bez integrovaného elektric-kého PTC ohřevu.
    • LG 150 A s integrovaným elektrickým PTC ohřevem.
    • LG 150 A s možností entalpického výměníku pro zpětné získávání vlhkosti.
    • LG 150 A bez bypassu, s elektrickým PTC ohřevem nebo bez něj.
    • LG 150 B s vysoce účinným systémem větrání, s elektrickým PTC ohřevem nebo bez něj.
    • LG 150 B bez bypassu, s PTC ohřevem.
    • LG 150 B s možností entalpického výměníku.

    Výměna filtru

    • 1 filtr na výfuku G4: (Š x V x H) 198 x 262 x 44 mm
    • 1 filtr na sání F7: (Š x V x H) 198 x 262 x 44 mm



    1
  • Technická specifikace

    Technická data LG 150 A

    VZDUCHOTECHNICKÁ JEDNOTKA

    Rozměry: (Š x V x H) 680 x 780 x 289 mm (310 mm s montážními úchyty)
    EPP izolace s krytem v bílé barvě RAL 9010, tepelná izolace 22/18 mm
    Připojení potrubí: 4 x Ø 125 mm
    Připojení odvodu kondenzátu: Ø 32 mm, spodní připojení
    Elektrické připojení: 230 V/50 Hz/16 A
    Ochrana: IP 20
    Povolená teplota okolního vzduchu: + 5 °C bis + 40 °C
    Váha (bez příslušenství): ca. 29 kg

    VENTILÁTORY
    (Tovární nastavení)
    Průtok vzduchu:
    Rychlost I: 50 m³/h
    Rychlost II: 90 m³/h
    Rychlost III: 130 m³/h
    Rozsah průtoku: 30 až 150 m³/h
    Spotřeba energie: Standby režim: <1,0 W
    Uvedené charakteristiky platí pro variantu jednotky s filtrem třídy F7 na sání a filtrem G4 na odvodu a bez PTC ohřevu.

    TLAKOVÁ CHARAKTERISTIKA VENTILÁTORU
    Tato charakteristika vymezuje přípustnou tlakovou ztrátu potrubí (pext.).

    CELKOVÝ PŘÍKON
    Celkový elektrický příkon zahrnuje spotřebu ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.


    Technická data LG 150 B pro větší objemové průtoky vzduchu

    VZDUCHOTECHNICKÁ JEDNOTKA
    Rozměry: (Š x V x H) 680 x 780 x 289 mm  (310 mm s montážními úchyty)
    EPP izolace s krytem v bílé barvě RAL 9010, tepelná izolace 22/18 mm
    Připojení vzduchovodů: 4 x Ø 125 mm
    Připojení odvodu kondenzátu: Ø 32 mm spodní připojení
    Elektrické připojení: 230 V/50 Hz/16 A
    Ochrana: IP 20
    Povolená teplota vzduchu v okolí jednotky: + 5 °C do + 40 °C
    Váha (bez příslušenství): ca. 29 kg

    VENTILÁTORY
    (tovární nastavení)
    Rychlost I: 60 m³/h
    Rychlost II: 110 m³/h
    Rychlost III: 180 m³/h
    Rozsah průtoku: 30 až 200 m³/h
    Spotřeba energie při Standby režimu: <1,0 W

    Uvedené charakteristiky platí pro variantu jednotky s filtrem třídy F7 na sání a filtrem G4 na odvodu a bez PTC ohřevu.

    TLAKOVÁ CHARAKTERISTIKA VENTILÁTORU
    Tato charakteristika vymezuje pří-pustnou tlakovou ztrátu potrubí (pext.).

    CELKOVÝ PŘÍKON
    Celkový příkon zahrnuje spotřebu ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.

    1
  • Ovládání

    OVLÁDACÍ JEDNOTKA mini

    Ovládací jednotka MINI, sloužící ke spouštění vzduchotechnické jednotky, se jednoduše ovládá, umožňuje nastavení rychlosti ventilátorů, změnu letního a zimního režimu, nastavení základního objemového průtoku vzduchu apod. Dále zobrazuje provoz jednotky, výměnu filtrů a jakékoli chyby v zařízení. Do standartního vybavení ovladače patří i USB rozhraní.

    OVLÁDACÍ JEDNOTKA TOUCH

    Užívání ovládací jednotky TOUCH prostřednictvím dotykového displeje je jednoduché a intuitivní, se snadným nastavením a zobrazením naměřených hodnot. Jednotka obsahuje integrovaný snímač teploty, který lze v případě potřeby nastavit jako snímač pokojové teploty.


    Výhody ovládání:

    • Jednoduché zobrazení aktuálních provozních parametrů
    • Jednotlivě nastavitelné průtoky vzduchu
    • Programy na základě denní doby a dne v týdnu (pouze v případě ovládací jednotky TOUCH)
    • Ovládání pokojové teploty dle snímače pokojové teploty (pouze v případě ovládací jednotky TOUCH)

    ROZMĚRY OVLÁDACÍ JEDNOTKY

    Typ    Rozměry    Kód produktu
    STANDARDNĚ: ovládací jednotka MINI pro LG 150/250
    (zahrnuta v ceně)
    Š x V x H
    80 x 80 x 19 mm
    08LGMINI150200
    VOLITELNĚ: ovládací jednotka TOUCH pro LG 150/250Š x V x H
    110 x 84 x 25 mm
     08LG150250T



  • Příslušenství
    • Elektrický PTC ohřev jako ochrana proti zamrznutí proti-proudého výměníku. Možné také ve vnitřním provedení.
    • Příkon: max. 750 W (LG 150 A) nebo 900 W (LG 150 B)
    • Doplňkový externí PTC dohřev na sání
    • Externí teplovodní ohřívač pro dohřev vzduchu do kruhového potrubí DN 125 mm
    • Trojcestný ventil s pohonem
    • Externí teplotní čidlo na přívodu
    • Filtr F9 na sání
    • Entalpický výměník tepla protiproudý výměník tepla se zpětným získáváním vlhkosti s polymerovou membránou
    • Kompletní program pro distribuční systémy větrání
    • Kuličkový sifon
    • Adaptér nebo šroubovací nástavec na odvod kondenzátu

    Řízení na základě požadavků na kvalitu vzduchu

    Dalším možným příslušenstvím jsou inteligentní čidla kvality vzduchu. Tato čidla pomáhají řídit větrání v obytných a pracovních prostorech na základě požadavků na kvalitu vzduchu. V nabídce jsou vlhkostní čidla a čidla CO2.

    OBJEMOVÝ PRŮTOK VZDUCHU MŮŽE BÝT ŘÍZEN POMOCÍ ČIDEL (VIZ TABULKA)
    Regulace dle požadavků pomocí CO2 a/nebo vlhkostního čidla nebo čidla VOC pracuje pouze v automatickém režimu a musí být aktivována pomocí softwaru. Pomocí něj lze také určit nastavení rychlostí ventilátoru, či změnit jednotlivé limitní hodnoty ppm a vlhkosti. Lze připojit nanejvýš 2 čidla, přičemž je nastavena nejvyšší rychlost na každém ventilátoru.

    Napájení čidel: 24 VDC
    Výstupní signál modulu čidla: 0-10 V (odpovídá 0 až 2000 ppm nebo 0 až 100 % relativní vlhkosti)
    Teplotní rozsah čidel: - 20 až + 60 °C
    Vlhkostní rozsah čidel: 5 až 95 % relativní vlhkosti (bez kondenzace)

    Moduly čidel
    (max. 2 čidla)
    Měřený rozsahMěřící čidlo
    CO2 (kód produktu: 07RCO248330) 0 do 2000 ppm1
    Relativní vlhkost
    (kód produktu: 07RHF49360)
    0 do 100 %
    relativní vlhkosti
    1




    řízení větrání na základě nároků na CO2 nebo vlhkosti

    Zvlhčovač LBE 250 systém PICHLER

    • Stálá a optimální vlhkost vnitřního vzduchu a pokojová teplota v celém obytném prostoru
    • Aktivní zvlhčování vnitřního vzduchu
    • Díky přirozené evaporaci nedochází k nadměrnému zvlhčení vzduchu
    • Kompaktní automatické provedení
    • Jednoduché ovládání
    • Hygienický a bezpečný provoz, prokázaný hygienickým posudkem
    • Instalace do centrálního systému větrání, možno navrhnout i dodatečně
    • Nízké náklady na údržbu
