LG 250A

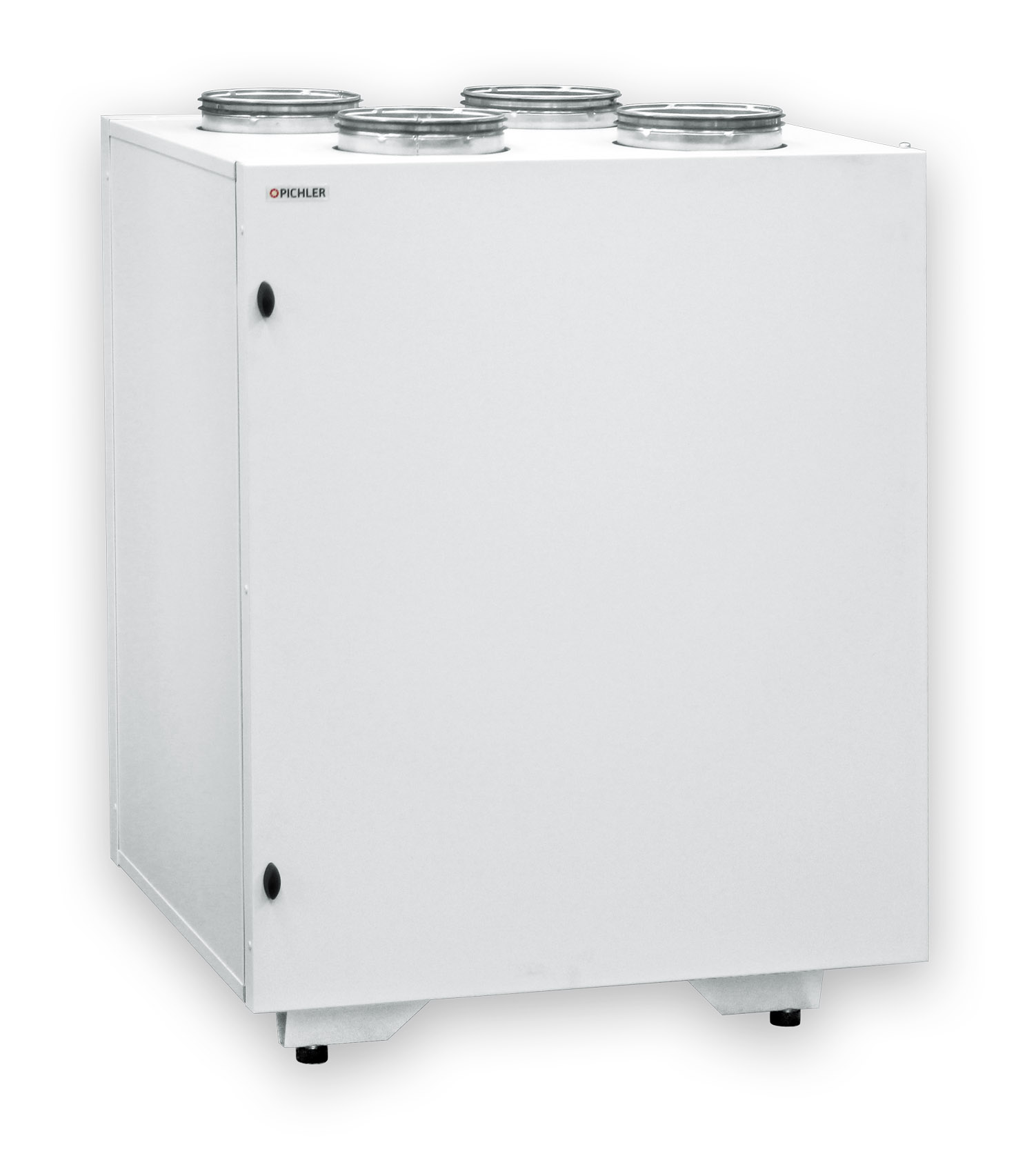

Kompaktní vzduchotechnická jednotka LG 250 A se systémem PICHLER, která má certifikát institutu Pasivního domu, se skládá se z kompaktní, tepelně izolované skříně, bez tepelných mostů, z pozinkovaného ocelového plechu s vnějším krytem v bílé barvě RAL 9010.

Jednotka LG 250A je vybavena vysoce účinným systémem zpětného získávání tepla se vzduchovým tepelným výměníkem vyrobeným z recyklovatelného plastu s automatickým 100 % bypassem s úspornými radiálními ventilátory technologie DC (technologicky pokročilé ES motory) s konstantním objemovým průtokem, vzduchovými filtry třídy F7 na sání čerstvého vzduchu a filtry třídy G4 pro vzduch odváděný, vnitřním drátovým elektronickým řídícím systémem a provozní jednotkou MINI nebo TOUCH (volitelné). Jednotku je možné instalovat na stěnu nebo na podlahu v temperovaných místnostech.

Použití

Kompaktní větrací jednotku LG 250 A je možné použít pro řízené mechanické větrání a odvětrávání rodinných domů, větších celků, kanceláří a podobných zařízení.

Rozsah použití se obvykle pohybuje u obytných ploch v rozsahu 80 m2 až 200 m2 u pasívních nebo nízkoenergetických staveb, s možným nastavením až do 250 m3/h.

  • Parametry
    Schéma jednotky LG250A levé
    Schéma jednotky LG250A pravé

    Připojení potrubí:

    • Levé a pravé provedení jednotky. ­Dveře lze namontovat na levé nebo pravé stran.
    • SÁNÍ/VÝFUK/PŘÍVOD/ODVOD: každý ø 160 mm s dvojitým těsněním ráfku.

    Varianty provedení

    Kompaktní větrací jednotka LG 250 A systému PICHLER je dodávaná ve více variantách:

    • Pravé nebo levé provedení v závislosti na pozici přívodu.
    • Provedení s nebo bez vestavěného PTC elektrického předehřevu.

    Výměna filtru

    • Kazetový filtr třídy F7 na sání
    • Kazetový filtr třídy G4 na odvodu
    1
  • Technická specifikace

    Technická data LG 150 A

    Technické údaje měřeny na Universitě techniky a architektury v Lucernu, Centrum pro Integral Building.

    VĚTRACÍ ZAŘÍZENÍ
    Rozměry: (Š x V x H) 672 x 870 x 610 mm
    Tepelně izolovaný kryt z pozinkovaného plechu. Ocelový plech, povlakem RAL 9010 - bílá
    Připojení vzduchovodů: 4 x ø 160 mm
    Připojení odvodu kondenzátu: ø 15 mm spodní připojení
    Elektrické připojení: 230 V/50 Hz/16 A
    Ochrana: IP 20
    Povolená teplota vzduchu v okolí jednotky: +5 °C do +40 °C
    Hmotnost bez příslušenství: ca. 65 kg

    VENTILÁTORY
    (tovární nastavení)
    Množství vzduchu:
    Stupeň I: 80 m³/h
    Stupeň II: 160 m³/h
    Stupeň III: 250 m³/h
    Elektrický výkon při externím tlaku 50 Pa/100 Pa:
    Stupeň I: 24/33 W
    Stupeň II: 37/50 W
    Stupeň III: 70/91 W
    Nastavitelné množství vzduchu: 80 do 250 m³/h
    Spotřeba energie při Standby režimu: 1,9 W
    Vyobrazené křivky jsou platné pro provedení se vzduchovým filtrem F7 na větvi sání a filtrem G4 na větvi odvodu. Taktéž v provedení bez PTC předehřevu.

    Křivky externí tlakové ztráty – vzduchové množství
    Tato charakteristika vymezuje přípustnou tlakovou ztrátu potrubí (pext.).

    CELKOVÝ PŘÍKON
    Celkový elektrický příkon zahrnuje spotřebu dvou ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.

    tlaková ztráta LG250A
    1
  • Ovládání

    OVLÁDACÍ JEDNOTKA mini

    Ovládací jednotka MINI, sloužící ke spouštění vzduchotechnické jednotky, se jednoduše ovládá, umožňuje nastavení rychlosti ventilátorů, změnu letního a zimního režimu, nastavení základního objemového průtoku vzduchu apod. Dále zobrazuje provoz jednotky, výměnu filtrů a jakékoli chyby v zařízení. Do standartního vybavení ovladače patří i USB rozhraní.

    OVLÁDACÍ JEDNOTKA TOUCH

    Užívání ovládací jednotky TOUCH prostřednictvím dotykového displeje je jednoduché a intuitivní, se snadným nastavením a zobrazením naměřených hodnot. Jednotka obsahuje integrovaný snímač teploty, který lze v případě potřeby nastavit jako snímač pokojové teploty.


    Výhody ovládání:

    • Jednoduché zobrazení aktuálních provozních parametrů
    • Jednotlivě nastavitelné průtoky vzduchu
    • Programy na základě denní doby a dne v týdnu (pouze v případě ovládací jednotky TOUCH)
    • Ovládání pokojové teploty dle snímače pokojové teploty (pouze v případě ovládací jednotky TOUCH)

    ROZMĚRY OVLÁDACÍ JEDNOTKY

    Typ    Rozměry    Kód produktu
    STANDARDNĚ: ovládací jednotka MINI pro LG 150/250
    (zahrnuta v ceně)
    Š x V x H
    80 x 80 x 19 mm
    08LGMINI150200
    VOLITELNĚ: ovládací jednotka TOUCH pro LG 150/250Š x V x H
    110 x 84 x 25 mm
     08LG150250T



  • Příslušenství
    • čidlo vlhkosti
    • CO2 senzor
    • enthalpický výměník

    Řízení na základě požadavků na kvalitu vzduchu

    Snímače CO2 a vlhkosti pomáhají řídit větrání na základě požadavků na kvalitu vzduchu.
    Ventilační jednotka automaticky zvýší nebo sníží objem vzduchu v závislosti na kvalitě vzduchu v místnosti.
    Snímače jsou navrženy pro montáž do stěn a na povrch.

    Regulace dle požadavků pomocí CO2 a/nebo vlhkostního čidla nebo čidla VOC pracuje pouze v automatickém režimu a musí být aktivována pomocí softwaru.
    Přiřazení úrovní větrání, hodnoty ppm a vlhkosti lze změnit pomocí počítačového softwaru.

    Lze použít následující kombinace snímačů:

    • Max. 2 x CO2- senzory
    • Max. 2 x RH%- senzory
    • 1 x CO2- senzor & 1 x RH% - senzor

    Enthalpický výměník tepla

    Výměník tepla s protiproudým přenosem vlhkosti a se selektivní polymerní membránou pro zpětné získávání tepla a vlhkosti.

    Výhody tepelného výměníku:

    • Enthalpické výměníky tepla zajišťují optimální komfort uvnitř vašich čtyř stěn.
    • Během normálního provozu je zabráněno vytváření kondenzátu tak nejvíc, jak je to jen možné. Na rozdíl od standardního výměníku tepla, se enthalpický výměník tepla při nízkých teplotách zastaví.
    • Enthalpický výměník tepla zabraňuje vysušení stěn v zimě.
    • Žádné pohyblivé části / upevňovací prvky. To znamená:

    - Náklady mohou být nízké

    - Jednoduchá instalace a údržba jednotky


    Bateriový ohřívač teplé vody, 3-cestný motorizovaný měřící ventil, cirkulační čerpadlo

    Akumulátor pro ohřev teplé vody pro ohřev přívodního vzduchu, pro instalaci potrubí Ø 160 mm, s příslušenstvím.


    Vnitřní elektrický předehřev PTC

    Protimrazová ochrana protiproudového výměníku tepla.

    Zamontovaný v rámu mřížky. Volitelná interní verze.

    Výkon: 2 x 500 W

    Kontinuální řízení a nastavení integrované předehřívací baterie

    Pro energeticky účinnou ochranu před mrazem v souladu s platnými předpisy PHI.

    Externí elektrický předehřev PTC

    Pro ohřev přívodního vzduchu, pro instalaci potrubí, ø 160 mm

    Topný prvek PTC je namontovaný v rámu mřížky.

    Výkon: 600 W



    Externí snímač teploty vzduchu

    Termistorový senzor NTC s kovovým pouzdrem.


    KOMPLETNÍ PROGRAM PRO VZDUCHOVÉ DISTRIBUČNÍ SYSTÉMY

    Nabízíme kompletní program vzduchových rozvodů, jako je Komflex (kulatý nebo oválný). Podrobnosti o našem programu na distribuci vzduchu naleznete v příslušné technické dokumentaci.


    Zvlhčovač LBE 250 systém PICHLER

    • Stálá a optimální vlhkost vnitřního vzduchu a pokojová teplota v celém obytném prostoru
    • Aktivní zvlhčování vnitřního vzduchu
    • Díky přirozené evaporaci nedochází k nadměrnému zvlhčení vzduchu
    • Kompaktní automatické provedení
    • Jednoduché ovládání
    • Hygienický a bezpečný provoz, prokázaný hygienickým posudkem
    • Instalace do centrálního systému větrání, možno navrhnout i dodatečně
    • Nízké náklady na údržbu
