LG 500P

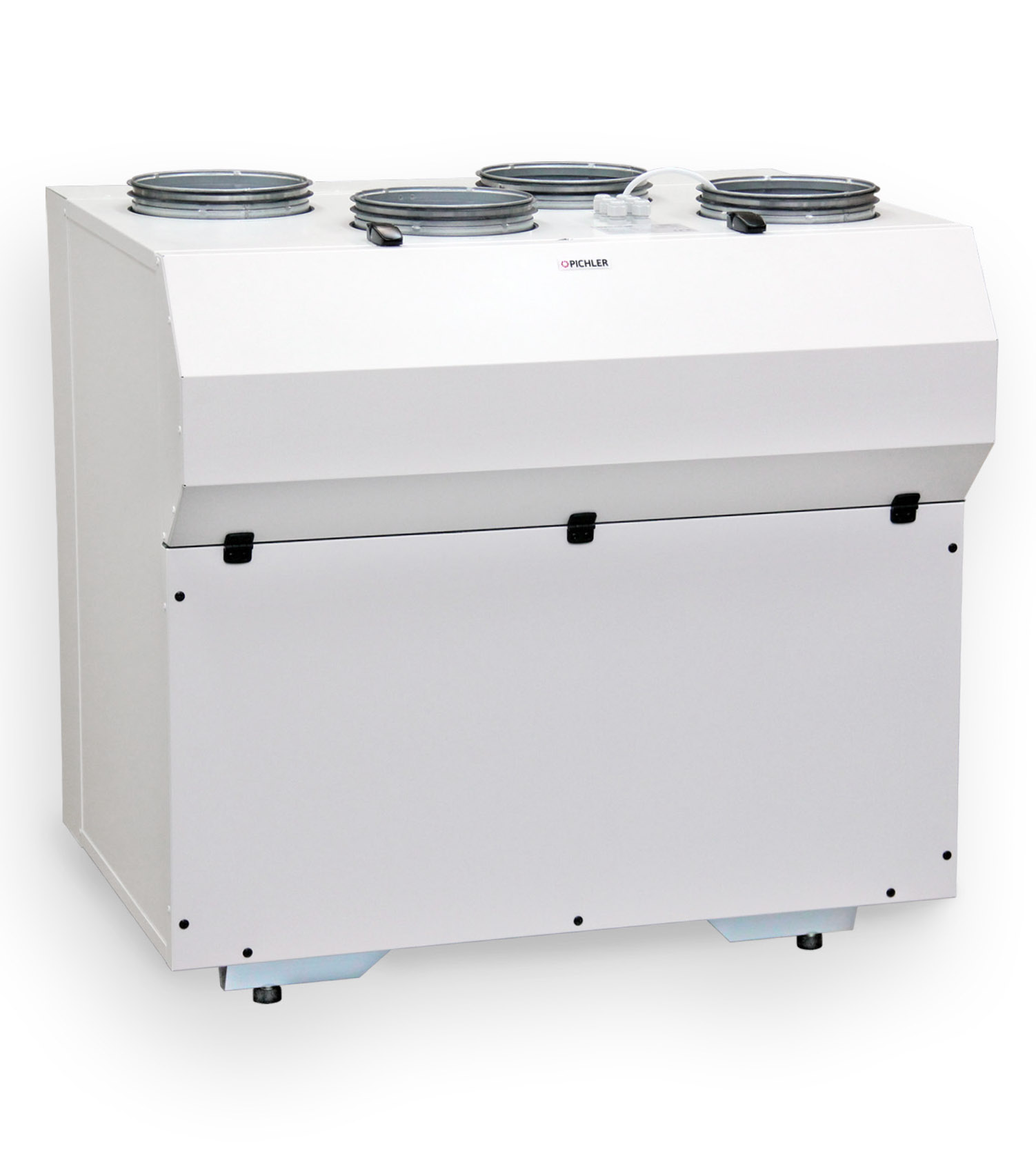

Kompaktní vzduchotechnická jednotka LG 500 P se systémem PICHLER, která má certifikát institutu Pasivního domu, se skládá z kompaktní, tepelně izolované skříně, bez tepelných mostů, z pozinkovaného ocelového plechu s vnějším krytem v práškové barvě RAL 9010 - bílá.

Jednotka LG 500 P je vybavena vysoce účinným systémem zpětného získávání tepla se vzduchovým tepelným výměníkem vyrobeným z recyklovatelného plastu s automatickým 100 % bypassem s úspornými radiálními ventilátory s motory EC technologie, volitelně se senzory CO2 a / nebo senzory vlhkosti pro režim řízeného komfortního větrání založeného na poptávce, vzduchovými filtry třídy F7 na sání čerstvého vzduchu a filtry třídy G4 pro odváděný vzduch, s vnitřně zapojenou řídící jednotkou a 3,5“ ovládacím barevným dotykovým panelem PI-HMI.

Volitelné vylepšení o další funkce, jako je např. regulace objemového průtoku, regulace tlaku nebo naše pokročilá, optimalizovaná kontrola účinnosti ventilátorů Pichler Optimizer System doplňují rozsáhlé základní funkce. Jednotku je možné instalovat na stěnu nebo na podlahu v temperovaných místnostech.

Použití

Kompaktní větrací jednotku LG 500P je možné použít pro řízené mechanické větrání a odvětrávání jak větších rodinných domů, tak i jako centrální jedotku pro 5 bytů/apartnámů, školy, ordinace, kanceláře a podobná zařízení. Rozsah použití se obvykle pohybuje u užitných ploch v rozsahu 150 m² do ca. 400 m² u pasívních nebo nízkoenergetických staveb, s možným nastavením až do 550 m³/h.

  • Parametry
    Schéma jednotky LG 500P

    Varianty provedení

    Kompaktní větrací jednotka LG 500 P systému PICHLER je dodávaná ve více variantách:

    • Pravé nebo levé provedení v závislosti na pozici přívodu
    • Provedení s nebo bez vestavěného PTC elektrického předehřevu
    • Provedení se standardním nebo entalpickým výměníkem tepla pro zpětné získávání vlhkosti

    Výměna filtru

    • 1 kus kapsový filtr na odvodu G4: (Š x V x H) 500 x 190 x 250 mm
    • 1 kus kapsový filtr na sání F7: (Š x V x H) 500 x 200 x 350 mm
    Varianty provedení 500P
  • Technická specifikace

    Technická data LG 500P

    Technické údaje měřeny na Universitě techniky a architektury v Lucernu, Centrum pro Integral Building.

    VĚTRACÍ ZAŘÍZENÍ

    (Š x V x H) 915 x 855 x 655 mm
    Kryt z pozinkovaného ocelového po-zinkovaného plechu potažený barvou odstínu RAL 9010 - bílá,  izolace 25 mm/30 mm
    Připojení vzduchovodů: 4 x ø 200 mm
    Připojení odvodu kondenzátu: ø 15 mm spodní připojení
    Elektrické připojení: 230 V/50 Hz/16 A
    Ochrana: IP 20
    Povolená teplota vzduchu v okolí jednotky: + 5 °C do + 40 °C
    Hmotnost bez příslušenství: ca 75 kg

    VENTILÁTORY
    (tovární nastavení)
    Množství vzduchu:
    Stupeň I: 200 m³/h
    Stupeň II: 300 m³/h
    Stupeň III: 400 m³/h
    Elektrický výkon při externím tlaku 50 Pa/100 Pa:
    Stupeň I: 50/65 W
    Stupeň II: 80/100 W
    Stupeň III: 130/155 W
    Nastavitelné množství vzduchu:
    150 do 550 m³/h
    Spotřeba energie
    při Standby režimu: 7,1 W

    Vyobrazené křivky jsou platné pro provedení se vzduchovým filtrem F7 na větvi sání a filtrem G4 na větvi odvodu. Taktéž v provedení bez PTC předehřevu.

    Křivky externí tlakové ztráty – vzduchové množství (pro funkci konstantního průtoku vzduchu)
    Tato charakteristika vymezuje přípustnou tlakovou ztrátu potrubí (pext.).

    CELKOVÝ PŘÍKON

    Znázorněné hodnoty SFP-Werte [Wh/m³] berou v úvahu  spotřebu energie obou ventilátorů jak na sání, tak na odvodu, a také spotřebu řídící jednotky.

    tlaková ztráta s objemovou konstantní funkcí_500 P
    1

    Akustická data LG 500P
  • Ovládání

    Nastavení větrací jednotky se provádí pomocí ovládací jednotky PI HMI:

    • 3,5 „barevný dotykový displej PI HMI
    • Jednoduchá instalace přes Modbus
    • Jednoduché upevnění na přístroji nebo v místnosti (zařízení pro montáž na stěnu na zásuvky pod omítku)
    • Intuitivní grafický ovládací panel
    • Všechny parametry systému jsou snadno přístupné
    • Jasný přehled složek komfortní ventilační jednotky systému

    Všechna nastavení ventilační jednotky jsou prováděna prostřednictvím externí řídicí jednotky PI-HMI. Barevný dotykový displej velikosti 3,5" zobrazuje aktuální provozní parametry a systémové hodnoty, např. jsou zobrazeny hodnoty: provozní režim, úroveň ventilátoru, teploty atd. Je možné zvolit mezi automatickým a ručním režimem. V automatickém režimu systém pracuje plně automaticky podle naprogramovných časových režimů, v ručním režimu může být např. zvýšena individuálně úroveň větrání (rázová ventilace).

    VOLITELÉ FUNKCE: VIZUALIZACE A NETWORKING

    Systém Pichler-Air 2 nabízí více možností sítí, integraci do vyššího systému automatizace budov úrovni.

    • Integrovaný webserver
    • Modbus RTU
    • Modbus TCP/IP
    • BACnet

    Spojení s odpovídající sběrnicí je aktivováno/parametrizováno v továrně v závislosti na objednávce zákazníka.

    ROZMĚRY

    Rozměry řídící jednotky PI-HMI: (Š x V x H) 80 x 121 x 42 mm

    Při montáži v prostoru, je zapotřebí připojovací kabel do ventilační jednotky: MPFK6S – nebo podobný plochý kabel s 6 vodiči max. délce < 50 m

    • Ovládací barevný dotykový panel 3,5“ PI-HMI
  • Příslušenství
    • PTC-elektroohřev integrovaný do komfortní ventilační jednotky

    Kompaktní elektrický předehřívací modul pro venkovní vzduch s funkcí automatického bypassu jako ochrana proti zamrznutí protiproudového výměníku tepla.

    Výkon: 2.400 W

    • Senzor tlaku pro konstantantní průtok nebo konstantní řízení tlaku

    • CO₂- a/nebo vlhkostní měričí čidlo pro režim komfortní ventilace řízené na poptávce

    • Teplovodní ohřev přiváděného vzduchu k instalaci v potrubí s průměrem ø 200 mm

    • Snímač teploty v místnosti

    • 3-cestný motorizovaný regulační ventil

    • Oběhové čerpadlo 230 V

    • Externí napájení snímače teploty vzduchu



    Řízení na základě požadavků na kvalitu vzduchu

    Dalším možným příslušenstvím jsou inteligentní čidla kvality vzduchu. Tato čidla pomáhají řídit větrání v obytných a pracovních prostorech na základě požadavků na kvalitu vzduchu.

    OBJEMOVÝ PRŮTOK VZDUCHU MŮŽE BÝT ŘÍZEN POMOCÍ ČIDEL (VIZ TABULKA)

    Senzory CO2 nebo VOC pro řízení ventilace na vyžádání. Ventilační jednotka automaticky zvyšuje nebo snižuje objem vzduchu v závislosti na kvalitě vzduchu v interiéru. Snímače jsou určeny pro povrchovou a zapuštěnou montáž.

    Napájení čidel: 24 V AC/DC
    Teplotní rozsah čidel: - 10 až + 50 °C

    Moduly čidel
    (max. 2 čidla)
    Měřený rozsahMěřící čidlo
    CO2 (kód produktu: 07RCO248330) 0 do 2000 ppm1
    Vlhkostní čidlo0 do 100 %
    relativní vlhkosti
    1

    Entalpický výměník tepla

    Protiproudý tepelný výměník vlhkosti se selektivní membránou pro zpětné získávání tepla a vlhkosti.

    Výhody entalpického tepelného výměníku:

    •    Entalpický výměník tepla zajišťuje optimální komfortní klima interiéru.
    •    Za normálních okolností je během provozu zabráněno tvorbě kondenzátu. Entalpický výměník tepla zamrzá na rozdíl od stan-dardního výměníku tepla pouze při nižších teplotách.
    •    Entalpický tepelný výměník v zimě snižuje vysoušení interiéru.


    Optimalizační systém Pichler (PI-Optimizer):

    Lze ovládat až 50 regulátorů průtoku pomocí interně vyvinutého PI-System-Optimizer (integrovaného v jednotce). Objemový proud nastavený na řídící jednotce v místnosti a nastavení klapky regulátoru objemového průtoku jsou přenášeny přes Modbus do PI-System-Optimizer, který zase reguluje ventilátory tak, že jsou klapky v optimálním bodě provozu.
    Výhody díky regulaci konstantního tlaku: výrazně nižší spotřeba energie ventilátorů, menší hluk průtoku vzduchu kvůli regulovanému předběžnému tlaku v potrubí, optimalizovaná regulace centrálním řízením všech objemových regulátorů průtoku vzduchu.

    • Fitr sání F9
    • Akustická sestava
    • Vhodné pro kombinaci s zvlhčovačem vzduchu LBE 500, systém PICHLER
    • Kompletní program pro rozvody vzduchu

    Zvlhčovač LBE 500 systém PICHLER

    • Stálá a optimální vlhkost vnitřního vzduchu a pokojová teplota v celém obytném prostoru
    • Aktivní zvlhčování vnitřního vzduchu
    • Díky přirozené evaporaci nedochází k nadměrnému zvlhčení vzduchu
    • Kompaktní automatické provedení
    • Jednoduché ovládání
    • Hygienický a bezpečný provoz, prokázaný hygienickým posudkem
    • Instalace do centrálního systému větrání, možno navrhnout i dodatečně
    • Nízké náklady na údržbu

    Zvlhčovače

    Zatočte se suchým vzduchem.

    Tlumiče

    Tlumiče
