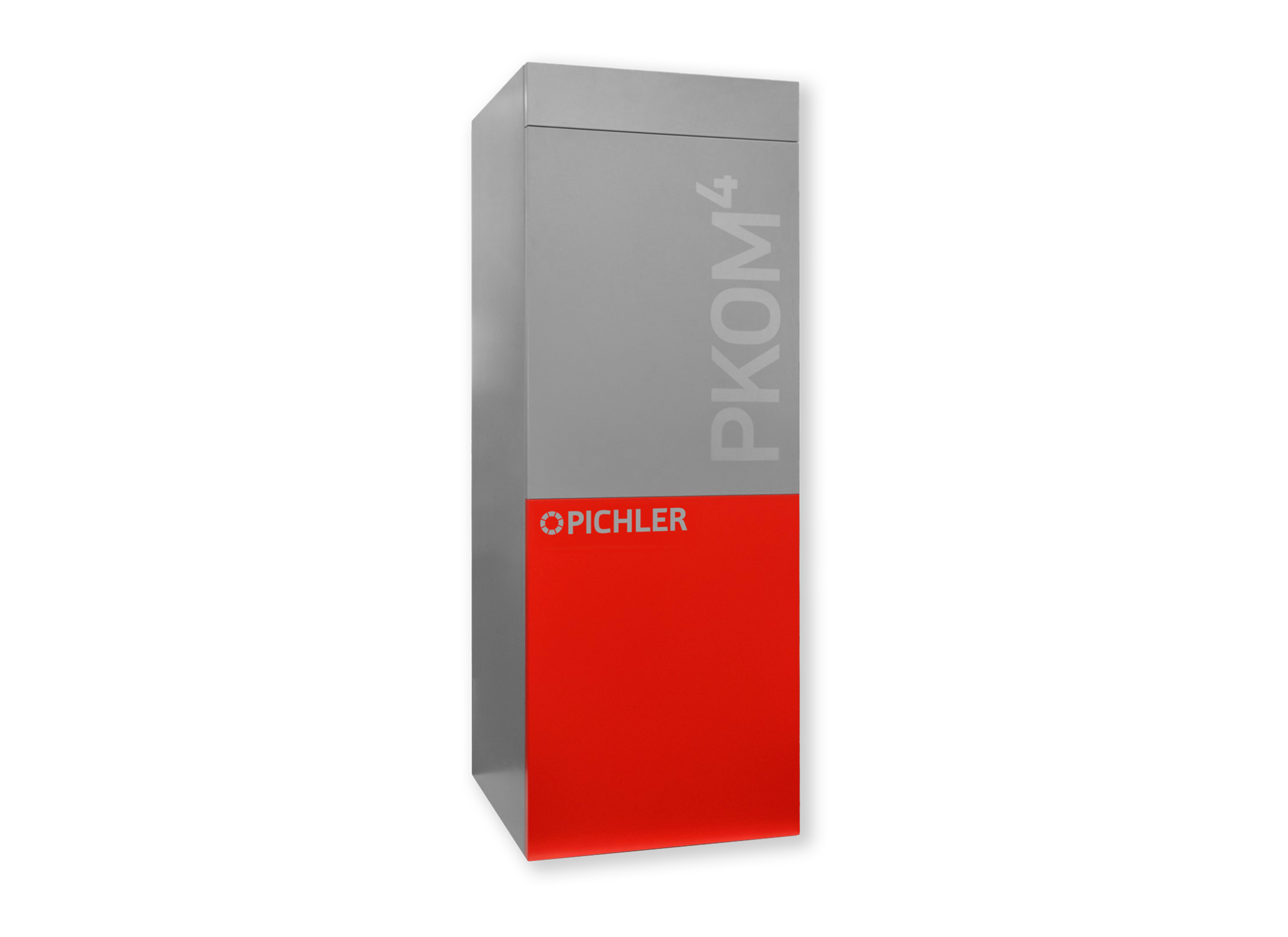

PKOM4 Classic

Jedno kompaktní zařízení a hned 4 funkce: Větrání – Vytápění – Chlazení – Teplá voda

Kompaktní jednotka PKOM4 classic je vhodná jako kompaktní řešení pro byty a rodinné domy v nízkoenergetickém a pasivním standardu.

S maximálním vzduchovým výkonem až 300 m3/h je možné zajistit hygienickou výměnu vzduchu až pro 7 osob.

Množství teplé vody v zásobníku vystačí pro typickou domácnost.

Přívodní vzduch je možné podle potřeby plynule ohřívat nebo ochlazovat regulovatelným tepelným čerpadlem.

Pro účinný ohřev vody je použito druhé samostatné tepelné čerpadlo. Obě tepelná čerpadla mají možnost pracovat současně a zabezpečovat nepřetržitý provoz na straně vzduchu i vody.

Malé prostorové nároky kompaktní jednotky navíc neuberou tolik místa z cenného obytného prostoru.

Stručný přehled systému PICHLER PKOM4 classic

  • Samostatný chladivový okruh s kompresorem pro ohřev teplé vody
  • Zásobník teplé vody s PUR izolací
  • Volitelný vnořený tepelný výměník pro připojení soláru nebo teplovodního otopného systému
  • Ochrana proti korozi prostřednictvím účinného emailového povrchu dle DIN 4753 a ochranné hořčíkové anody
  • Elektrická topná tyč jako záloha a bivalentní zdroj pro ohřev teplé vody
  • Parametry
    Schéma jednotky PKOM4 classic

        1    Přívod
        2    Odvod
        3    Sání
        4    Výfuk
        5    Filtr venkovního vzduchu F7
        6    Filtr odvodního vzduchu M5
        7    Ventilátor sání
        8    Ventilátor odvodu
        9    Bypassová klapka se servopohonem
    10    Předehřev venkovního vzduchu
    11    Protiproudý rekuperátor
    12    Klapka sání/výfuk se servopohonem
    13    Klapka sání/přívod se servopohonem
    14    Kompresorová vestavba
    15    Tepelný výměník ve výfukovaném vzduchu
    16    Tepelný výměník v přívodním vzduchu
    17    Sběrná vana kondenzátu
    18    Zásobník teplé vody
    19    Anoda
    20    Elektrická topná patrona s tepelnou pojistkou
    21    Napojení teplé vody 1“
    22    Napojení vnořeného výměníku 1“
    23    Napojení studené vody 1“
    24    Odvod kondenzátu
    25    Elektropřipojení s hlavní řídící deskou
    26    Řídící deska tepelného čerpadla

    Rozměry jednotky PKOM4 classic

    Rozměry jednotky PKOM4 classic

    Varianty provedení PKOM4 classic

    varianty provedení PKOM4 classic

    Hlukové parametry

    Hlukové parametry
  • Technická specifikace

    Větrání s tepelným čerpadlem

    Větrání s tepelným čerpadlem

    Ohřev teplé vody tepelným čerpadlem

    Ohřev teplé vody tepelným čerpadlem

    Elektro

    Elektro

    Kryt

    Kryt

    Celkový topný výkon

    Celkový topný výkon
    Funkční schéma PKOM4 classic

    Legenda

        1    Filtr venkovního vzduchu F7
        2    Ventilátor sání
        3    Předehřev venkovního vzduchu (WT1)
        4    Měření průtoku odvodního vzduchu
        5    Filtr odvodního vzduchu M5
        6    Odvodní ventilátor
        7    Bypassová klapka se servopohonem
        8    Protiproudý rekuperátor
        9    Klapka sání/výfuk se servopohonem
        10    Tepelný výměník ve výfukovaném vzduchu (WT3)
    11    Klapka sání/přívod se servopohonem
    12    Tepelný výměník v přívodním vzduchu (WT2)
    13    Měření průtoku přívodního vzduchu
    14    Kompresor s frekvenčním měničem (HK) 15    4 cestný ventil (HK)
    16    Regulační ventil – předehřev (HK)
    17    Elektromagnetický ventil – odmrazovaní (HK)
    18    Expanzní ventil – topení (HK)
    19    Expanzní ventil – chlazení (HK)
    20    Kompresor (BW)
    21    Elektromagnetický ventil – odmražení (BW)
    22    Expanzní ventil – teplá voda (BW)
    23    Zásobník teplé vody
    24    Topný registr v zásobníku teplé vody
    25    El. topná patrona v zásobníku teplé vody

    BW = Okruh pro teplu vodu
    HK = Okruh pro přívod ( Topení / Chlazení )

  • Ovládání

    ŘÍDÍCÍ JEDNOTKA S DOTYKOVÝM PANELEM
    Obsluha kompaktní jednotky PKOM4 je jednoduchá a intuitivní prostřednictvím dotykového panelu. Nastavení nejdůležitějších hodnot a jejich odečítání je velmi jednoduché. Nejjednodušším řešením je nastavení dopředu nakonfigurovat a z displeje jednoduše odečítat informační hodnoty o provozu. Integrované pokojové čidlo se stará o monitorování a regulaci vnitřní teploty interiéru.

    Výhody regulace:
    Automatický zimní / letní provoz
    Funkce dovolená
    Individuální nastavení vzduchového množství
    Časový a týdenní program
    Ochrana proti Legionelle (rod bakterií)
    Dodatečné funkce Solar nebo topení prostřednictvím topného registru
    Bilance energie
    Regulace podle CO2 a vlhkosti
    Rozměry ovládací jednotky (Š x V x T) 110 x 84 x 25 mm
    Požadavky na propojení:
    Kabel: Kabel k připojení ovladače: JY(ST)Y 2x2x0,8
    Maximální délka kabelu < 100 m

    JEDNODUCHÁ OBSLUHA S APLIKACÍ PICHLER
    Uživatelsky přívětivé snadé použití: s naší bezplatnou aplikací pro smartphon (iOS a Android) může být kombinovaná kompaktní jednotka s tepelným čerpadlem snadno ovládána, ať jste doma, nebo venku.

    VZDÁLENÝ PŘÍSTUP
    Bezpečnost provozu: Zákaznická služba společnosti Pichler automaticky obdrží informace o kombinační jednotce tepelného čerpadla v případě poruchy. Vzdálený přístup usnadňuje rychlou reakci s minimálním úsilím.


    Ovládání PKOM4
  • Příslušenství
    • nahradni filtry
    • cidlo co2
    • cidlo vlhkosti
    • kanalovy ohrivac
    • topny okruh

    Čidlo CO2

    Pro řízení množství větracího vzduchu. Jednotka automaticky zvyšuje nebo snižuje množství větracího vzduchu na základě kvality vzduchu v místnosti. Čidlo je určeno pro nástěnnou montáž.


    Vlhkostní čidlo

    Pro řízení množství větracího vzduchu. Jednotka automaticky zvyšuje nebo snižuje množství větracího vzduchu na základě vlhkosti vzduchu v místnosti. Čidlo je určeno pro nástěnnou montáž.


    Kanálový ohřívač vzduchu

    S integrovaným omezením teploty a s tepelnou ochranou. Regulace je zabezpečena jednotkou PKOM4 .
    Ohřívač začíná být aktivní, když teplota přívodního vzduchu nedosáhne požadovanou teplotu.


    Topný okruh DN20

    Pro připojení malého topného okruhu (např. topný žebřík) na zásobník kompaktní jednotky PKOM4 classic.



    Zvlhčovače

    Zatočte se suchým vzduchem.

    Tlumiče

    Tlumiče
